IGM FD3190 Prídavná šablóna 19mm otvorený rybinový spoj

IGM FD3190 je obojstranná oceľová šablóna pre cinkovací prípravok IGM FD300 na výrobu 19 mm otvoreného rybinového spoja. Je určená pre materiál s hrúbkou 16-25 mm a obrobky široké 50,6-305 mm.

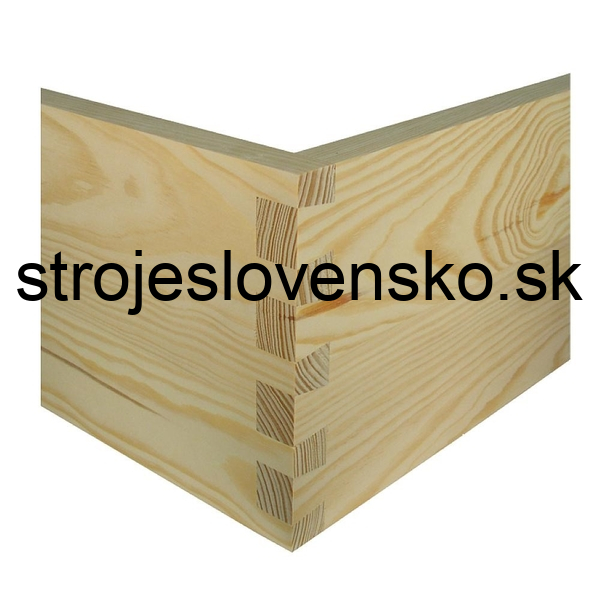

Šablóna je určená na výrobu veľkého otvoreného rybinového spoja vo väčších a hrubších dielcoch. Je vhodná napríklad na masívnejšie krabice, debny, zásuvky a nábytkové korpusy. Väčšie rybiny zostávajú po zostavení viditeľné z oboch strán a vytvárajú výrazný konštrukčný aj dekoratívny prvok.

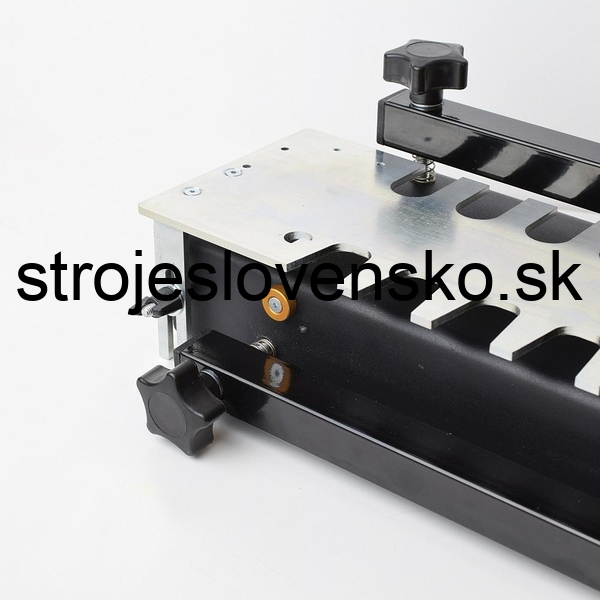

Šablóna je obojstranná. Jedna časť slúži na frézovanie čapov a druhá na frézovanie rybinovej časti spoja. Na výrobu jedného spoja sa preto používajú dve stopkové frézy a dva kopírovacie krúžky. Kopírovací krúžok 22 x 4 mm je súčasťou balenia šablóny, zatiaľ čo krúžok 15,8 x 4 mm sa dodáva so základným prípravkom FD300.

Frézy nie sú súčasťou balenia.

• Kompatibilita: IGM FD300
• Veľkosť spoja: 19 mm
• Hrúbka obrobku: 16-25 mm
• Šírka obrobku: 50,6-305 mm
• Potrebná fréza: IGM M100 Drážkovacia fréza - D12,55x25,4 L65 S=8 HW, M100-12781
• Potrebná fréza: IGM M118 Fréza pre rybinový spoj - 7° D19,05x25,4 L70 S=8 HW, M118-19081
• Kopírovacie krúžky: 22 x 4 mm a 15,8 x 4 mm

Súčasť balenia:

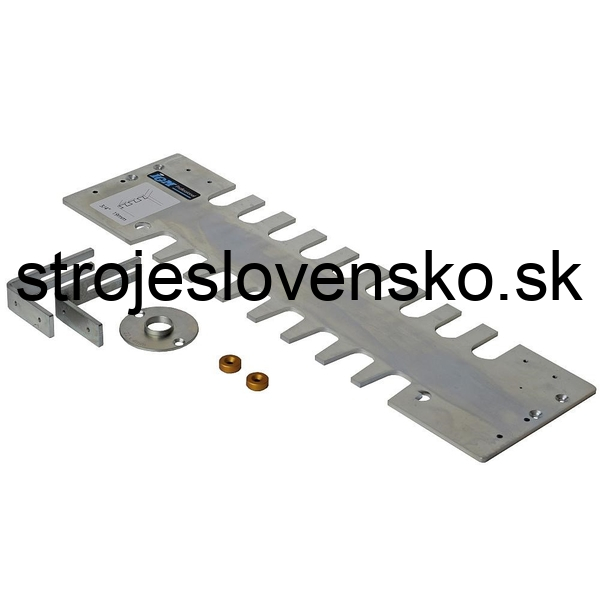

• 1x Oceľová obojstranná šablóna
• 1x IGM Kopírovací krúžok oceľový - D22x4mm
• 1x Sada oranžových dorazov
