IGM FD3130 Prídavná šablóna 12,7mm čapový spoj

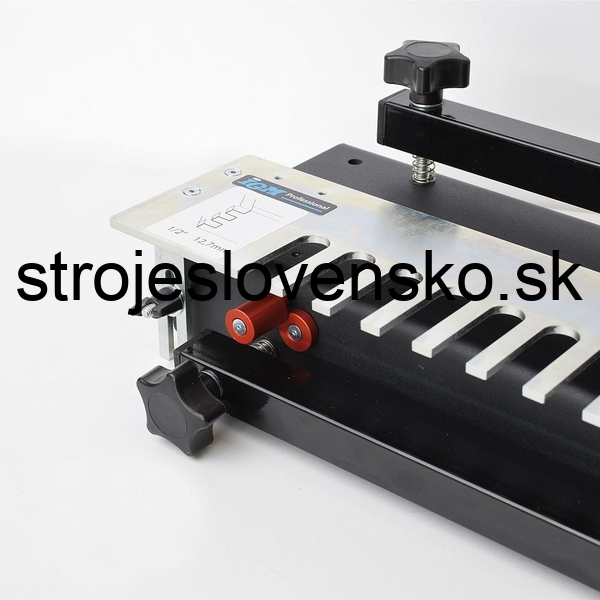

IGM FD3130 je prídavná oceľová šablóna pre cinkovací prípravok IGM FD300 na výrobu presného 12,7 mm čapového spoja. Je určená pre materiál s hrúbkou 8-22 mm a obrobky široké 38,1-305 mm.

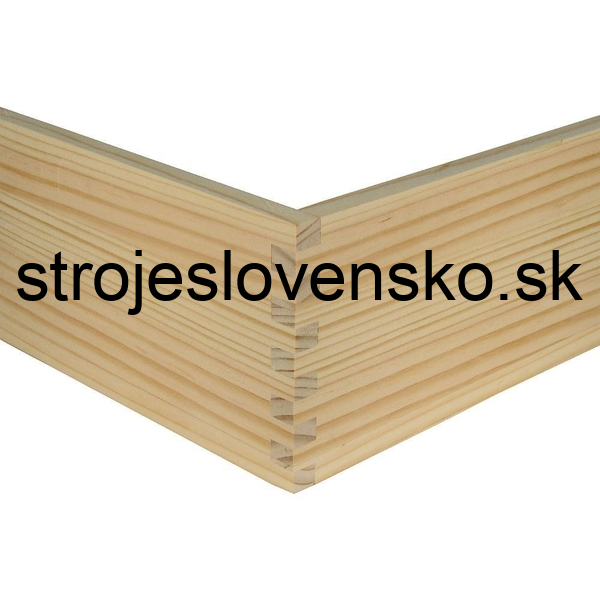

Šablóna rozširuje možnosti cinkovacieho prípravku IGM FD300 o výrobu 12,7 mm čapového spoja. Väčší 12,7 mm čapový spoj je vhodný na zásuvky, debničky, krabice a korpusové dielce z hrubšieho materiálu, kde vytvára výraznejšie rohové spojenie. Obe časti spoja sa frézujú súčasne pomocou hornej frézky vedenej kopírovacím krúžkom, čo umožňuje rýchlu a opakovateľnú výrobu rovnakého spoja.

Na frézovanie je určená drážkovacia fréza IGM M100-12781. Používa sa kopírovací krúžok 15,8 x 4 mm, ktorý je súčasťou základného cinkovacieho prípravku FD300. Červené dorazy na správne ustavenie dielcov sú súčasťou balenia šablóny.

Fréza a kopírovací krúžok nie sú súčasťou balenia šablóny. Kopírovací krúžok 15,8 x 4 mm sa dodáva s prípravkom IGM FD300.

• Kompatibilita: IGM FD300
• Veľkosť spoja: 12,7 mm
• Hrúbka obrobku: 8-22 mm
• Šírka obrobku: 38,1-305 mm
• Potrebná fréza: IGM M100 Drážkovacia fréza - D12,55x25,4 L65 S=8 HW, M100-12781
• Potrebný kopírovací krúžok: 15,8 x 4 mm

Súčasť balenia:

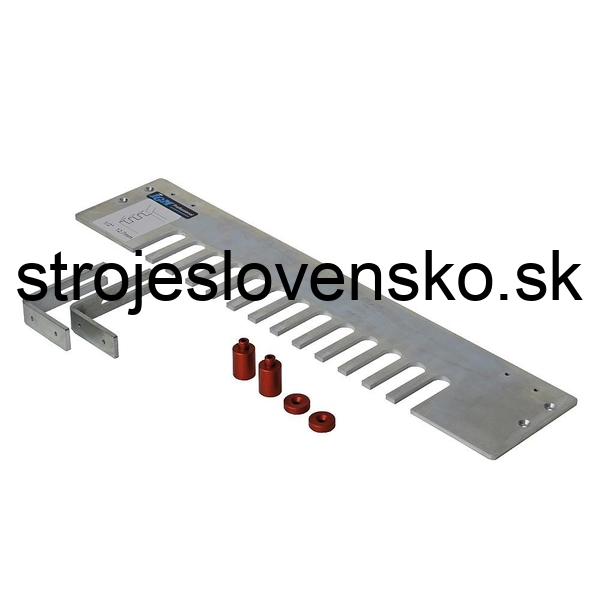

• 1x Oceľová šablóna
• 1x Sada červených dorazov
