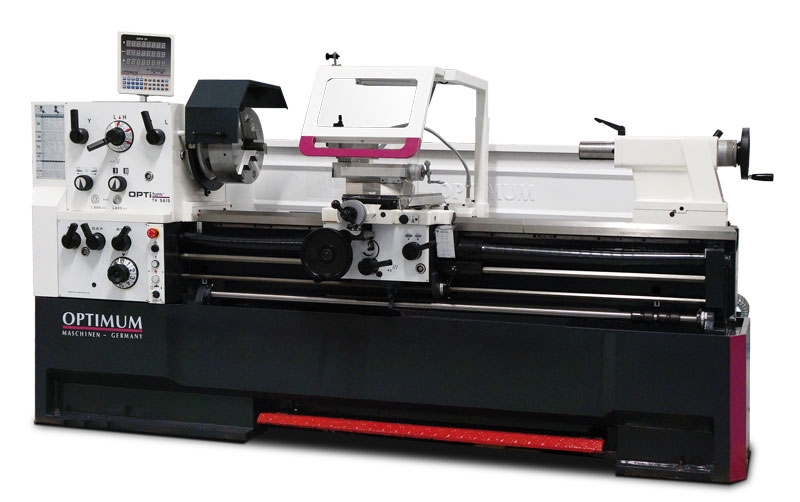

Sústruh OPTIturn TH 5620 D

Tento sústruh je kompletne vybavený masívnymi posuvmi a skrutkami a vyznačuje sa vysokou univerzálnosťou, presnosťou a efektivitou. Je vybavený digitálnym odmeriavaním všetkých troch osí DPA 31 Plus.
Výška hrotu: 280 mm
Max. točný priemer nad lôžkom: 560 mm
Max. točný priemer nad suportom: 355 mm
Max. točný priemer bez mostíka: 790 mm
Šírka lôžka: 350 mm
Vzdialenosť medzi hrotmi: 2000 mm
Dĺžka mostíka: 270 mm
Kužeľ vretena: MK7
Upnutie vretena: Camlock DIN ISO 702-2 č. 8
Otáčky: 25–1600ot/min
Plynulá zmena otáčok: Ne
Otáčky - prevedenie Vario: 10–2500ot/min
Počet rýchlostných stupňov: 12
Priechod vretena: 80 mm
Posuv pinoly: 180 mm
Kužeľ pinoly koníka: MK5
Posuv pozdĺžny: 0,059 –1,646 mm/ot. (35 )
Posuv priečny: 0,020 –0,573 mm/ot. (35 )
Max. posuv nožového suportu: 130 mm
Max. posuv priečneho suportu: 316 mm
Závit metrický: 0,2 – 14 mm/ot. (47 )
Závit palcový: 2 – 112 záv./1“ (60 )
Závit trapézový: 4 –112 D.P. (50 )
Závit modulový: 0,1 –7 M.P. (34 )
Výkon motora chladiaceho čerpadla: 100 W
Príkon: 7500 W
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 3340×1460×1150mm
Hmotnosť: 2720 kg
















Upínanie vretena Camlock DIN ISO 702-2 č. 8
Kalené a brúsené vreteno uložené v nastaviteľných kuželíkových ložiskách beží v olejovom kúpeli
Zaručená hádzavosť čela vretena <0,015 mm

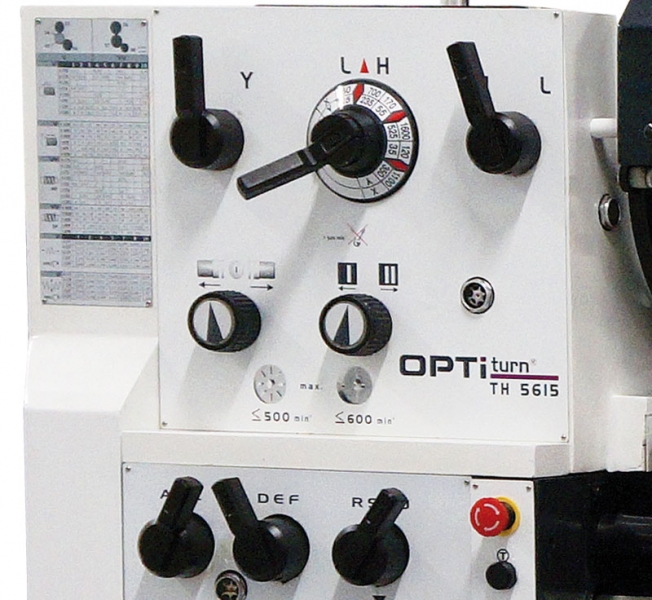

Uzavretá posuvová skriňa s rýchlym radením, všetky ozubené kolesá a hriadele kalené a brúsené beží v olejovom kúpeli
Podstavec a lôžko stroje sú odliate z jedného kusu liatiny
Vyberateľný mostík lôžka
Kalené a brúsené vodiace plochy lôžka
Centrálne mazanie vodiacich plôch
Dorazová tyč so štyrmi vačkami na vypínanie pozdĺžneho posuvu

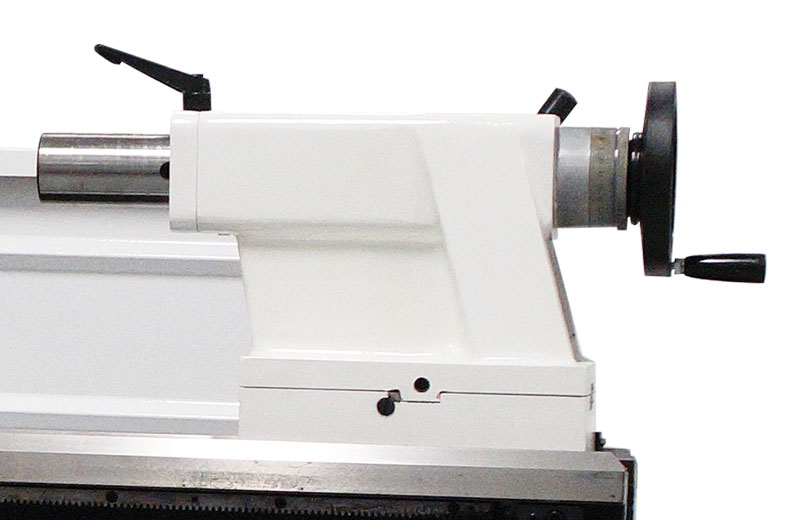

Koník prestaviteľný o ±13 mm
Chod vpravo-vľavo prepínateľný ovládacou pákou priamo na suporte
Podpäťový spínač, núdzový vypínač a istenie motora
Mechanická nožná brzda vretena
Prevedenie podľa DIN 8606 (nástrojárska presnosť)
Skľučovadlo „Made in Czech Republic" - sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy

Digitálne odmeriavanie polohy DPA 31 Plus
Prehľadná fóliová klávesnica
Vysoká pracovná presnosť
Znížené percento chýb
Meracia lišta s čítacou hlavou na pozdĺžnom suporte
Magnetické pásky na priečnom a nožovom suporte
